性能参数表
| 型号 | BLD15 |
|---|---|
| 安装方式 | 机箱式 |
| 电源电压 | DC24V/DC48V |
| 适配无刷调速电机功率 | ≤200W/≤400W |
| 调速范围 | 150~3000RPM |
| 使用环境 | -20℃~+55℃（无结露） |
| 调速方式 | 内/外置电位器/模拟量/PWM |

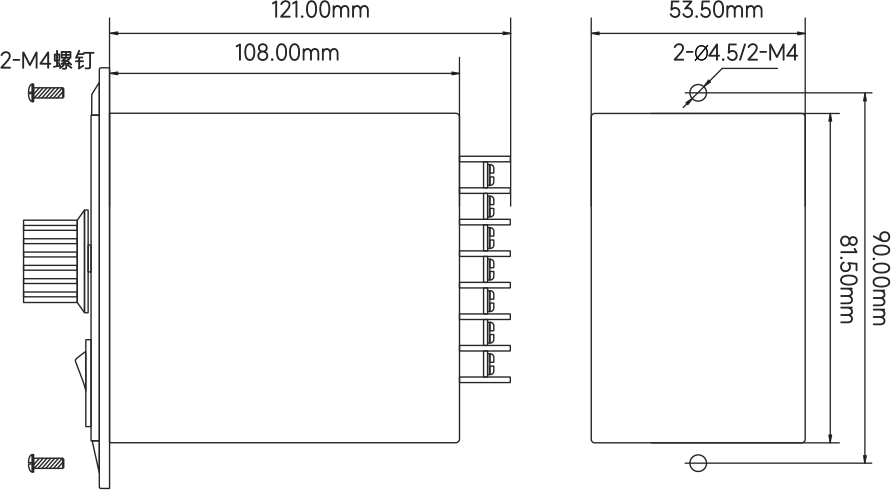

安装孔位尺寸（单位mm）
功能设定
启动与停止：直接调速(RV 旋钮或者 SV端)可以让电机运转。
刹车：断开或连接 BRK 端和 GND 端的连接线可控制电机的自然运行和快速停止。当 BRK 和 GND 短接时，电机快速停止;反之电机正常运行。通过在 GND 与 BRK 之间接入开关或使用 PLC 等控制其通断，即可实现电机运行与快速停止的切换。
方向控制:F/R与GND不接为电机正转，F/R与GND短接电机反转。
调速方式

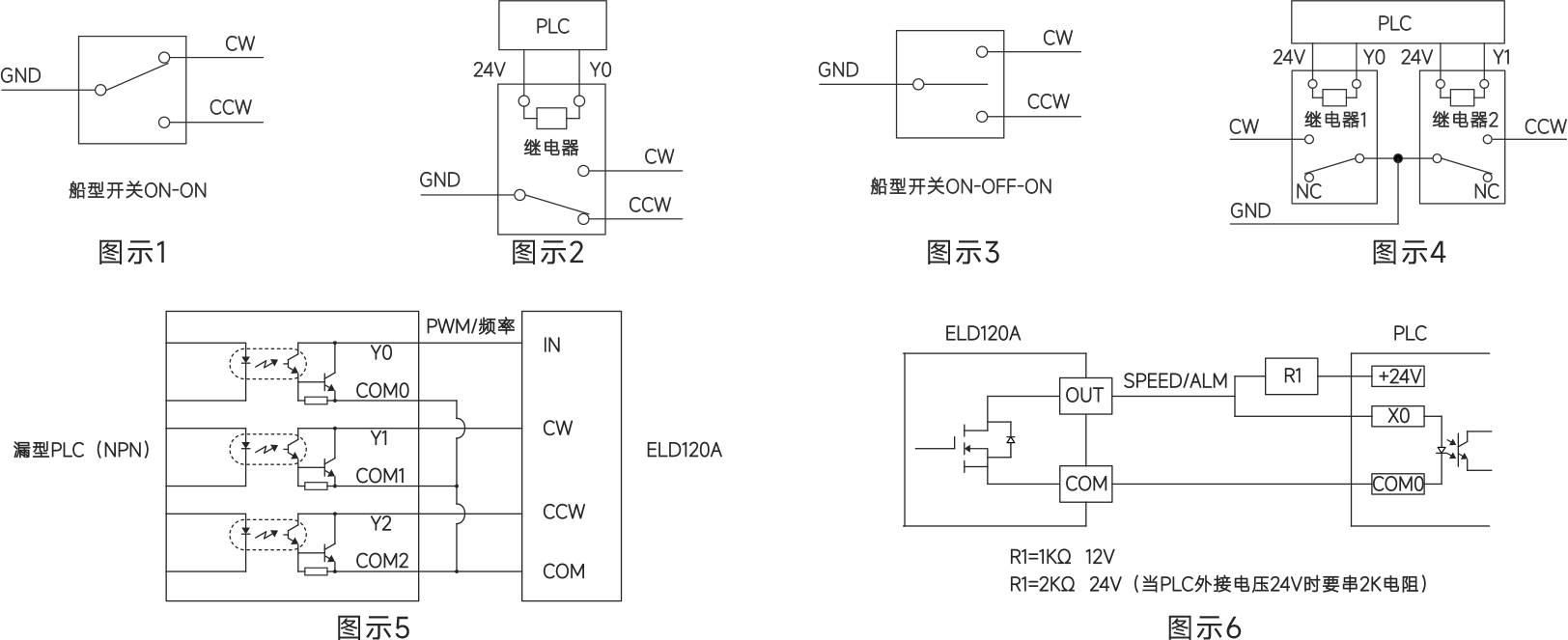

内置电位器RV调速：顺时针旋转内置调速电位器 RV，电机开始运行。继续顺时针旋转，电机速度增大。逆时针旋转内置电位器RV，电机速度减小;逆时针调至极限位置，此时内置调速电位器RV会关闭，电机停止运行—图示1。
外部电位器调速：请使用电阻值为10KΩ的电位器。电位器中间引出端连接SV端，两侧的引出端分别连接+5V/GND端—图示2。
外部模拟信号调速 DC0-5V：当需要切换到外部模拟量控制转速模式时，内置电位器 RV 必须处于关闭状态。使用 24V 3000RPM 4 对极电机，板上设置闭环 4 对极。
PWM调速：推荐调速范围 5%~96%，详细配置请参照说明书。
