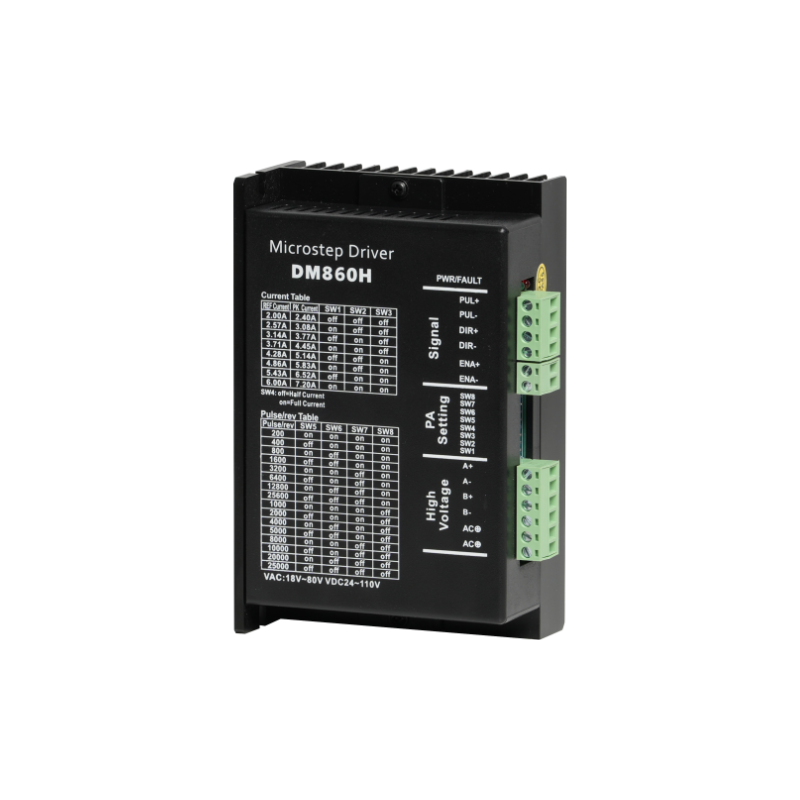

步进电机驱动器
DM860H
拥有16档细分设定
具有过压、欠压、过流、过温等保护功能
脉冲、方向、使能可5~24V输入
输出电流最高达7.2A
细分高达25600
资料下载
相关产品
请输入关键词搜索
产品中心
减速电机
RC 型减速无刷电机
蜗轮减速步进电机
齿轮减速步进电机
减速电机
无刷电机
直流无刷一体机
RC 型减速无刷电机
无刷电机控制器
力矩电机
性能参数表
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 直流输入电压 | 24 | 48 | 110 | VDC |
| 交流输入电压 | 18 | 70 | 80 | VAC |
| 驱动电流 | 2.4 | — | 7.2 | A |
| 输入信号电压 | 5 | 5 | 24 | VDC |
| 输入脉冲频率 | — | — | 200K | Hz |
| 输入脉冲宽度 | 250 | — | 5E+8 | ns |
安装孔位尺寸（单位mm）
电流半流锁定
- 当外部输入脉冲串停止并持续1.5S后,驱动器的输出电流将自动切换为正常运行电流的一半以降低发热,保护电机不受损坏。
- 半电流锁定:SW4/OFF；全电流锁定:SW4/ON。拨码拨下来是ON，拨上去是OFF。
电流设定细分设定
>| 峰值运行电流 | SW1 | SW2 | SW3 | 细分（步/转） | SW5 | SW6 | SW7 | SW8 | 细分（步/转） | SW5 | SW6 | SW7 | SW8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.40A | OFF | OFF | OFF | 200 | ON | ON | ON | ON | 1000 | ON | ON | ON | OFF |
| 3.08A | ON | OFF | OFF | 400 | OFF | ON | ON | ON | 2000 | OFF | ON | ON | OFF |
| 3.77A | OFF | ON | OFF | 800 | ON | OFF | ON | ON | 4000 | ON | OFF | ON | OFF |
| 4.45A | ON | ON | OFF | 1600 | OFF | OFF | ON | ON | 5000 | OFF | OFF | ON | OFF |
| 5.14A | OFF | OFF | ON | 3200 | ON | ON | OFF | ON | 8000 | ON | ON | OFF | OFF |
| 5.83A | ON | OFF | ON | 6400 | OFF | ON | OFF | ON | 10000 | OFF | ON | OFF | OFF |
| 6.52A | OFF | ON | ON | 12800 | ON | OFF | OFF | ON | 20000 | ON | OFF | OFF | OFF |
| 7.20A | ON | ON | ON | 25600 | OFF | OFF | OFF | ON | 25000 | OFF | OFF | OFF | OFF |
