性能参数表

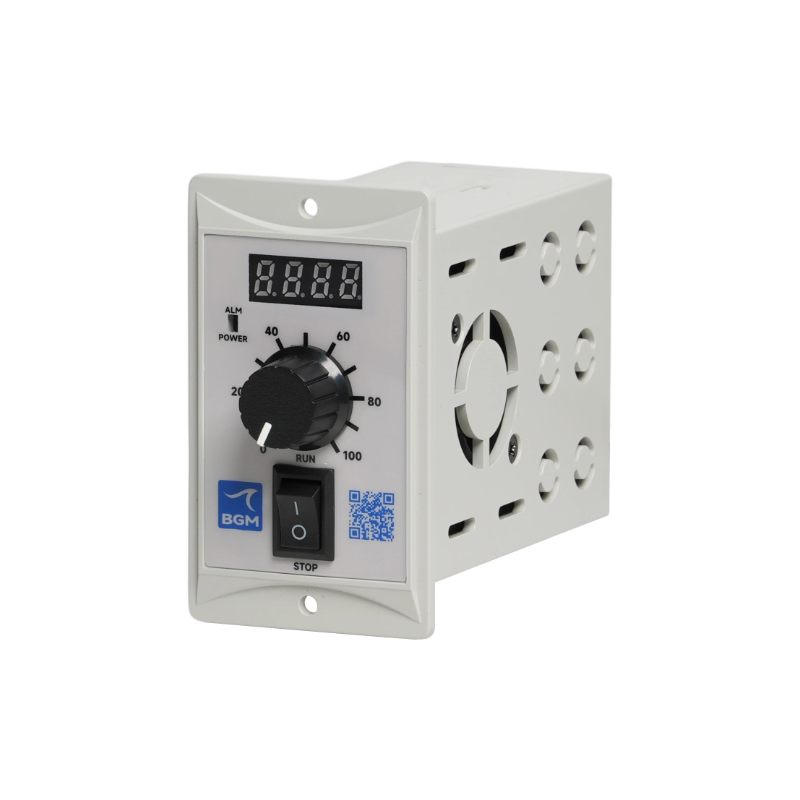

| 型号 | EHD750B |
|---|---|
| 安装方式 | 面板式 |
| 电源电压 | 单相220V/单相110V |
| 适配无刷调速电机功率 | ≤750W/≤325W |
| 调速范围 | 150~3000RPM |
| 使用环境 | -10℃~+45℃（无结露） |
| 信号输出 | 速度输出/报警输出 |
| 调速方式 | 面板旋钮/PWM/脉冲信号 |

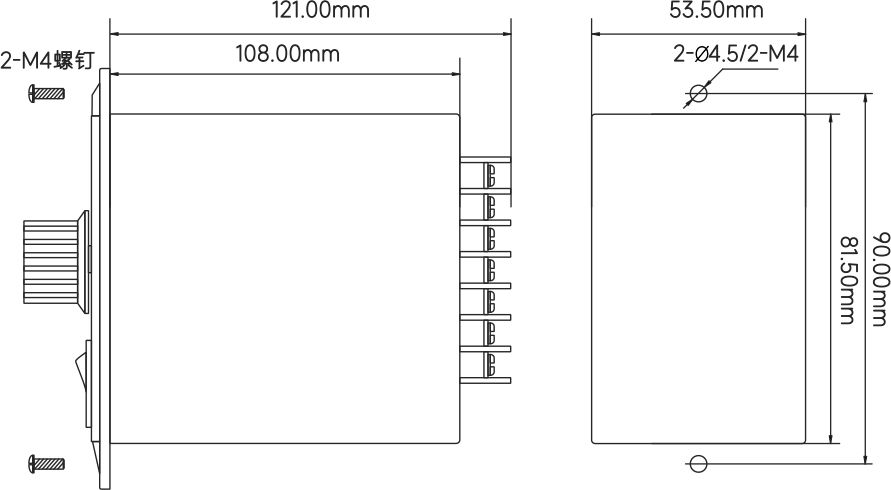

安装孔位尺寸（单位mm）
换向与启停功能
出厂默认为正转，需要设置为反转的，请将短接线从CW位置替换到CCW位置。时短接CW、CCW与GND端口时，电机为刹车状态。

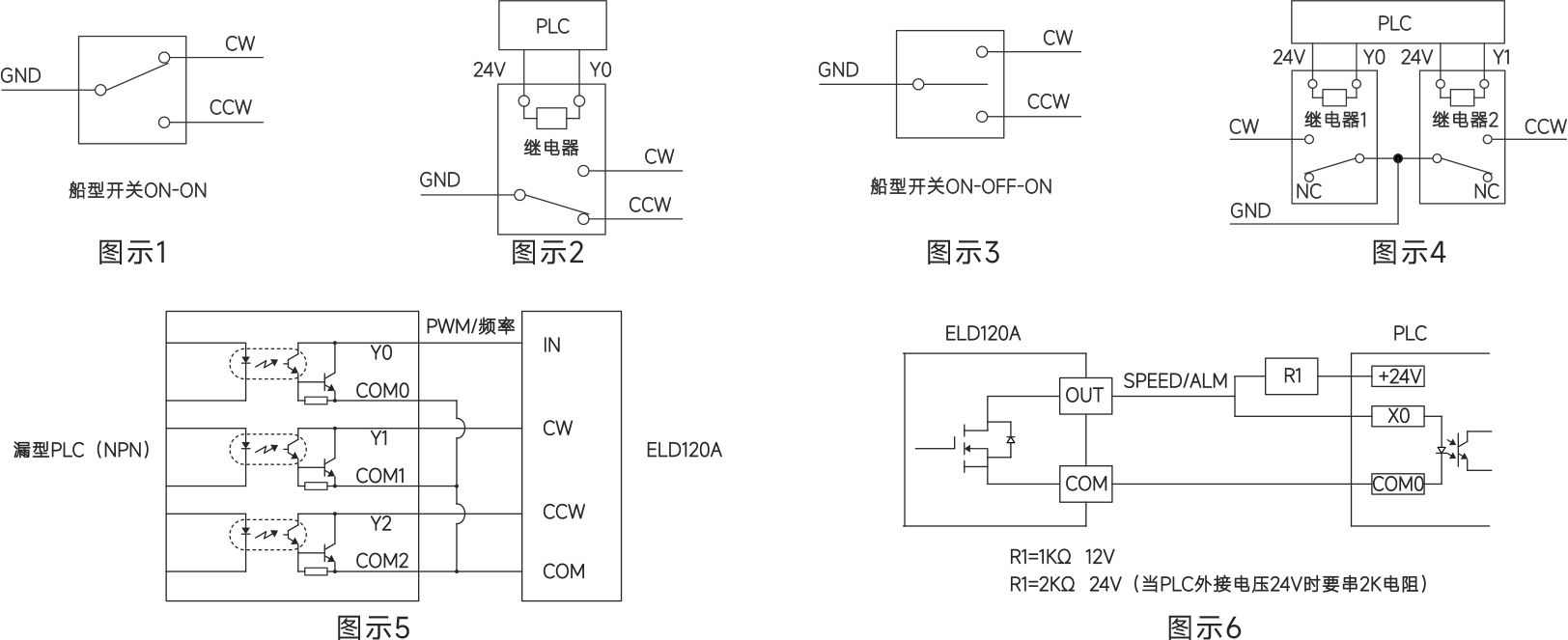

手动方向切换的场合，应选用船型开关，推荐使用（型号KCD1 250V6A-3脚2档开关）—图示1。
通过PLC/上位机对方向进行切换，需在CW与GND及CCW与GND之间分别连接继电器，由PLC通过继电器对电机方向进行控制切换 —图示2。
通过切断CW与GND之间以及CCW与GND之间的连接来进行关断，推荐使用（型号KCD1 250V6A-3脚3档开关）—图示3。
通过继电器使用PLC进行启停控制的场合，与方向切换场合一样，只需同时切断两个方向的继电器连接即可实现启停关断 图示4。
调速及输出方式
使用面板上的电位器旋钮调速（默认调速方式，如需其它调速方式需联系销售设定）；固定转速（需联系销售设定）。
使用PWM占空比调速：可以通过PLC等上位机（NPN漏型）输出PWM信号来控制调速 —图示5。
使脉冲频率调速：可以通过用PLC等上位机（NPN漏型）输出频率信号来控制调速（1HZ=1RPM）—图示5。
报警输出（默认输出方式）：当调速控制器使用异常时电机会停止工作，同时显示屏上会显示相应的报警代码，当OUT输出口设置为报警输出时，此时OUT与COM将导通，OUT口为低电平 —图示6。
速度输出：当电机运转时会同步当前电机转速输出相应频率1RPM=1HZ（需联系销售设定）—图示6。
