性能参数表

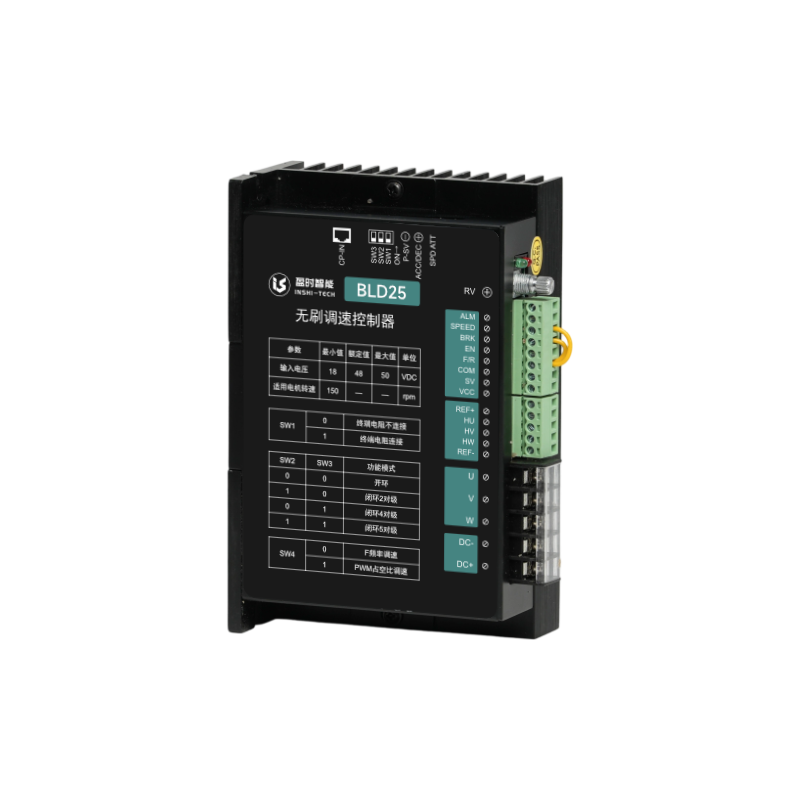

| 型号 | BLD25R |
|---|---|
| 安装方式 | 机箱式 |
| 电源电压 | DC24V/DC48V |
| 适配无刷调速电机功率 | ≤400W/≤800W |
| 调速范围 | 150~3000RPM |
| 使用环境 | -20℃~+55℃（无结露） |
| 调速方式 | 内/外置电位器/模拟量/PWM/脉冲频率 |
| 控制协议 | RS485协议控制 |

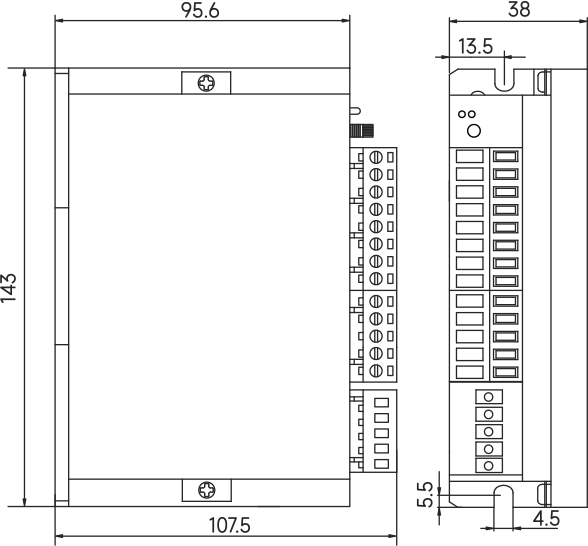

安装孔位尺寸（单位mm）
功能设定
加、减速时间设定：通过电位器ACC/DEC设置电机的加速时间和减速时间。
启动与停止：BRK 端与 GND 端断开电机运行，短接时电机停止运行（NPN型输入时）。
方向控制：F/R端和GND端未相连电机正转，F/R端和GND端相连电机反转（NPN型输入时）。
输出信号：通过上位机，可将驱动器的OUT端口设置为输出ALM报警信号或者SPEED转速信号。
调速方式
内置电位器RV调速：顺时针旋转内置调速电位器 RV，电机开始运行。

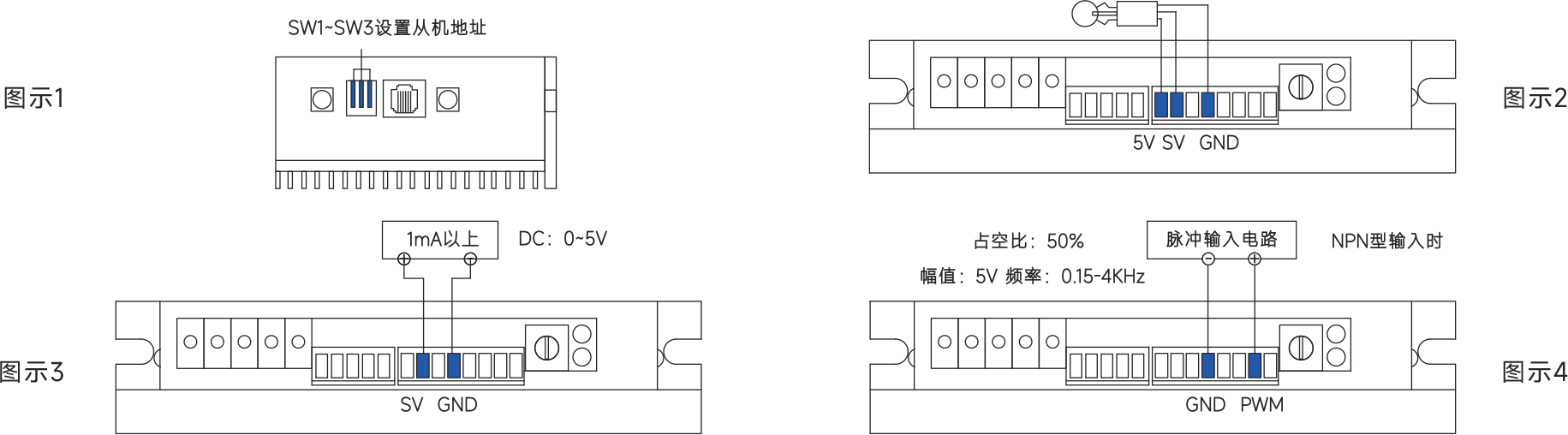

RS485调速：拨码开关中SW1~SW3的作用是设置从机地址，设置方式-图示1。详细设置请参考产品说明书。
外部电位器调速：请使用电阻值为10KΩ的适合电位器。电位器中间引出端连接SV端，两侧的引出端分别连接5V、GND端-图示2。
外部模拟信号调速DC0-5V：通过上位机将转速调节模式更改为模拟量调节后，内置电位器RV必须处于关闭状态-图示3。
使用脉冲频率/PWM调速：通过上位机将转速调节模式更改为脉冲频率/PWM调节后，内置电位器RV必须处于关闭状态-图示4。
